2XZ型旋片式真空泵
銷售熱線：021-66525777 63099652
產品分類:真空泵
口徑（進口/出口）:10-32（mm)
流量:抽氣0.25-8(L/S）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
- 選型參數
- 安裝尺寸
一、產品概述：

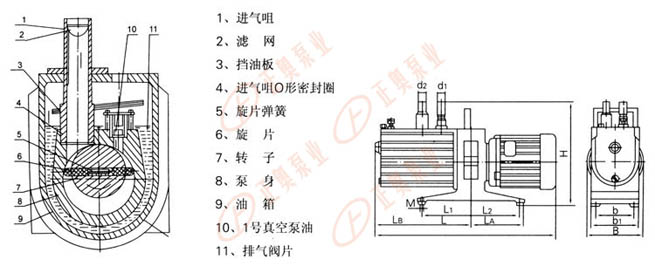

正奧牌2XZ型旋片式真空泵系雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
二、工作原理：
2XZ型旋片式真空泵系雙級高速直聯結構旋片式真空泵(以下簡稱泵)。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型泵具有體積小，重量輕、噪聲低，起動方便等優點。此外，還有防止返油的措施(2XZ-8)無防止油封漏油污染場地的措施。
三、性能參數：
|
型號
|
抽氣
速度
(L／S)
|
極限真空(Pa)
|
轉速
(rpm)
|
工作
電壓
(V)
|
電機
功率
(kw)
|
進氣口
直徑
|
用油量
(L)
|
泵油
溫升
(℃)
|
外形尺寸
|
總重量
|
|||
|
氣鎮關
|
氣鎮開
|
長
|
寬
|
高
|
|||||||||
|
2×Z-0.25
|
0.25
|
6.7×10-1
|
|
|
220
|
0.12
|
φ10
|
0.3
|
>40
|
440
|
125
|
224
|
11
|
|
2×Z-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
φ13
|
0.42
|
|
445
|
125
|
256
|
13
|
|
2×Z-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
φ19
|
0.4
|
>40
|
445
|
125
|
256
|
14
|
|
2×Z-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
φ19
|
0.48
|
|
478
|
148
|
277
|
20
|
|
2XZ-4
|
4
|
6.7X10-2
|
1.33
|
1400
|
38/220
|
0.55
|
φ30
|
0.55
|
|
518
|
148
|
277
|
22
|
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
φ30
|
0.7
|
>50
|
575
|
185
|
315
|
55
|
